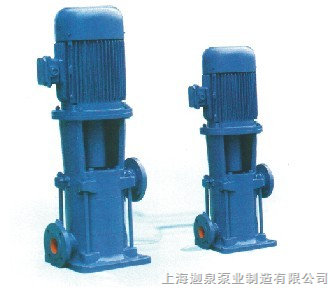

    LG系列高层建筑给水泵

    简要描述:

    • 产品型号:LG系列
    • 更新时间:2023-02-24
    • 访  问  量:4209

    详细介绍

    LG系列高层建筑给水泵-简介
    LG系列高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说明:
     LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
    LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。 泵轴为合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为碳素钢制成,并经淬火处理,以增加面磨性。 叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。 在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

    LG型立式多级离心泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。
    LG型泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小的优点,主要应用于高层建筑供水,也可应用厂矿,企业给水排水以及低压锅炉循环用水。

    LG型立式多级离心泵-工作条件
      LG型立式多级离心泵系统工作压力为2.4Mpa,即泵的吸入压力+泵扬程≦2.4MP,泵的静压试验压力3.6Mpa。
      订货时请注明系统工作压力,若泵系统工作压力超过2.4Mpa时,请在订货时予以说明,以便另行设计、制造。
    立式多级离心泵可输送≦105℃的清水或理化性质类似清水的其它液体。

    LG型立式多级离心泵-主要用途
      主要用于高层建筑生活、消防、采暖、空调系统给水、宾馆饭店、大型商场、写字楼等高层建筑,工矿企业市政工程给排水、消防、喷淋系统给水及锅炉给水、化工流程补给水等场合。

    LG型立式多级离心泵-产品特点
      立式结构,安装调试方便,独特设计的电机和泵体采用联体机座,同心度,加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式多级泵新的美感,使产品焕发艺术的魅力,可以和国外厂家多级泵媲美。
    轴承采用国际品牌精密轴承,精度高,可靠性好,寿命长。
      轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
      叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵。
    LG型立式多级离心泵-型号意义:



    型 号
    流 量
    (m3/h)
    扬 程
    (m)
    转 速
    (r/min)
    功 率(kW)
    效 率
    (%)
    必 需
    汽蚀余量(m)
    叶轮外径
    (mm)
    轴功率
    电机功率
    25LG3-10×2
    3.0
    20
    2900
    0.39
    0.75
    42
    2
    98
    25LG3-10×3
    3.0
    30
    2900
    0.58
    1.1
    42
    2
    98
    25LG3-10×4
    3.0
    40
    2900
    0.78
    1.5
    42
    2
    98
    25LG3-10×5
    3.0
    50
    2900
    0.97
    1.5
    42
    2
    98
    25LG3-10×6
    3.0
    60
    2900
    1.17
    2.2
    42
    2
    98
    25LG3-10×7
    3.0
    70
    2900
    1.36
    2.2
    42
    2
    98
    25LG3-10×8
    3.0
    80
    2900
    1.56
    2.2
    42
    2
    98
    25LG3-10×9
    3.0
    90
    2900
    1.75
    2.2
    42
    2
    98
    25LG3-10×10
    3.0
    100
    2900
    1.95
    3
    42
    2
    98
    25LG3-10×11
    3.0
    110
    2900
    2.14
    3
    42
    2
    98
    25LG3-10×12
    3.0
    120
    2900
    2.33
    4
    42
    2
    98
    25LG3-10×13
    3.0
    130
    2900
    2.53
    4
    42
    2
    98
    25LG3-10×14
    3.0
    140
    2900
    2.72
    4
    42
    2
    98
    25LG3-10×15
    3.0
    150
    2900
    2.92
    4
    42
    2
    98
    32LG6.5-15×2
    6.5
    30
    2900
    1.00
    1.5
    53
    2.4
    116
    32LG6.5-15×3
    6.5
    45
    2900
    1.50
    2.2
    53
    2.4
    116
    32LG6.5-15×4
    6.5
    60
    2900
    2.00
    3
    53
    2.4
    116
    32LG6.5-15×5
    6.5
    75
    2900
    2.50
    4
    53
    2.4
    116
    32LG6.5-15×6
    6.5
    90
    2900
    3.00
    4
    53
    2.4
    116
    32LG6.5-15×7
    6.5
    105
    2900
    3.50
    5.5
    53
    2.4
    116
    32LG6.5-15×8
    6.5
    120
    2900
    4.00
    5.5
    53
    2.4
    116
    40LG12-15×2
    12
    30
    2900
    1.63
    2.2
    60
    2.9
    120
    40LG12-15×3
    12
    45
    2900
    2.45
    3
    60
    2.9
    120
    40LG12-15×4
    12
    60
    2900
    3.27
    4
    60
    2.9
    120
    40LG12-15×5
    12
    75
    2900
    4.08
    5.5
    60
    2.9
    120
    40LG12-15×6
    12
    90
    2900
    4.90
    5.5
    60
    2.9
    120
    40LG12-15×7
    12
    105
    2900
    5.72
    7.5
    60
    2.9
    120
    40LG12-15×8
    12
    120
    2900
    6.54
    7.5
    60
    2.9
    120
    50LG24-20×2
    24
    40
    2950
    3.79
    5.5
    69
    3.15
    134
    50LG24-20×3
    24
    60
    2950
    5.68
    7.5
    69
    3.15
    134
    50LG24-20×4
    24
    80
    2950
    7.58
    11
    69
    3.15
    134
    50LG24-20×5
    24
    100
    2950
    9.47
    11
    69
    3.15
    134
    50LG24-20×6
    24
    120
    2950
    11.37
    15
    69
    3.15
    134
    65LG36-20×2
    36
    40
    2950
    5.41
    7.5
    72.5
    3.4
    136
    65LG36-20×3
    36
    60
    2950
    8.11
    11
    72.5
    3.4
    136
    65LG36-20×4
    36
    80
    2950
    10.82
    15
    72.5
    3.4
    136
    65LG36-20×5
    36
    100
    2950
    13.52
    18.5
    72.5
    3.4
    136
    65LG36-20×6
    36
    120
    2950
    16.23
    22
    72.5
    3.4
    136
    80LG50-20×2
    50
    40
    2950
    7.26
    11
    75
    3.8
    135
    80LG50-20×3
    50
    60
    2950
    10.89
    15
    75
    3.8
    135
    80LG50-20×4
    50
    80
    2950
    14.52
    18.5
    75
    3.8
    135
    80LG50-20×5
    50
    100
    2950
    18.16
    22
    75
    3.8
    135
    80LG50-20×6
    50
    120
    2950
    21.78
    30
    75
    3.8
    135
